// ANSCHLUSS DER MOTORLEITUNG MAGNETEK HPV 900

Information

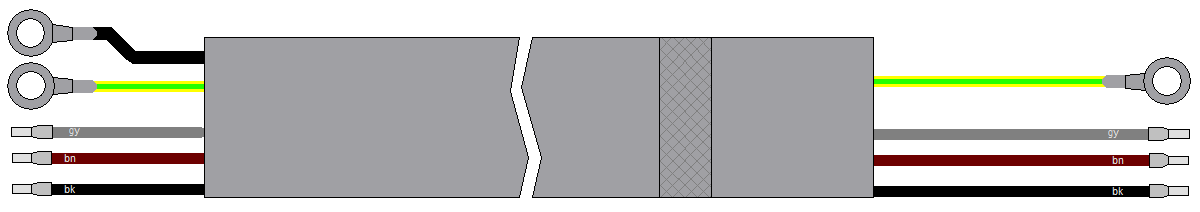

  Die Motorleitung dient dem Anschluss der Motorwicklung am Umrichter.

Die Motorleitung ist im Auslieferzustand am Frequenzumrichter angeschlagen. Die Leitung ist dementsprechend nur noch auf der Motor Seite anzuschließen.

Führen Sie die folgenden Arbeitsschritte aus:

  1. Stellen Sie sicher, dass die Anlage ausgeschaltet ist und sichern Sie die Anlage gegen Wiedereinschalten!

  2. Schließen Sie die Leitung W2.2 nach untenstehendem Schema an (siehe Stromlaufplan Seite 1.1).

  3. Stellen Sie sicher, dass die Schirmung der Motorzuleitung beidseitig und großflächig mit Masse verbunden ist!

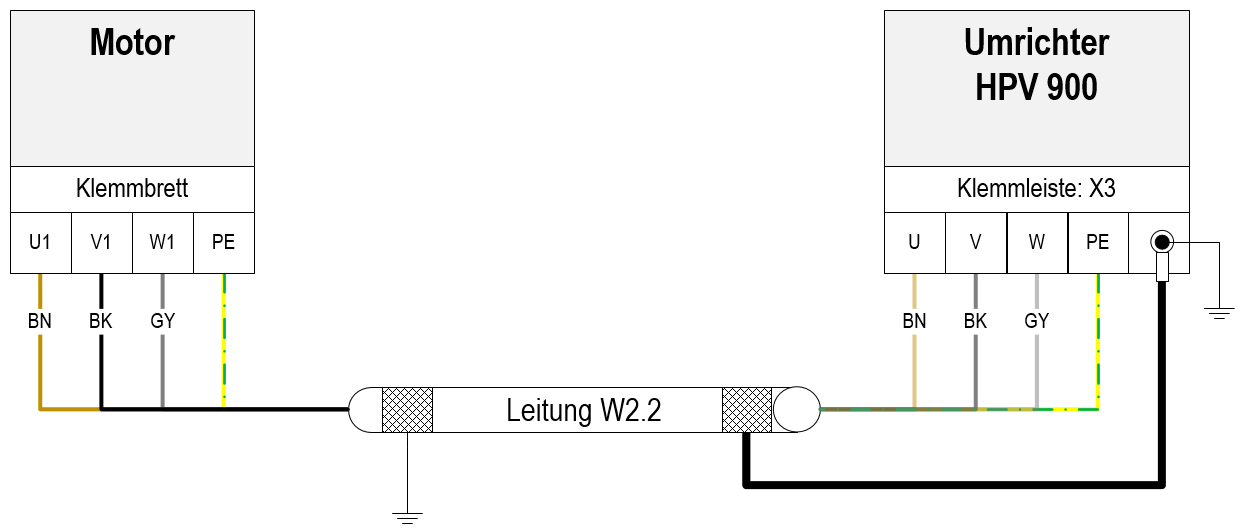

Schematischer Anschluss: Leitung Motor W2.2.

// 5.1.4 CONNECTION OF THE MOTOR AND THERMISTOR CABLE

Information
  The motor and PTC thermistor cable(s) are used to connect the motor winding and the motor PTC thermistor to the frequency inverter.
Description Designation Item number

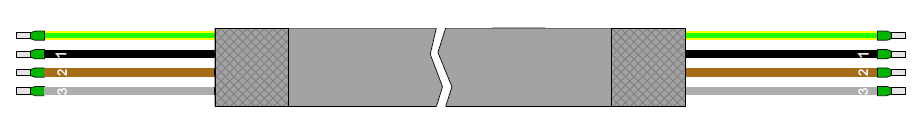

Motor Cable

W2.2

see batch at cable

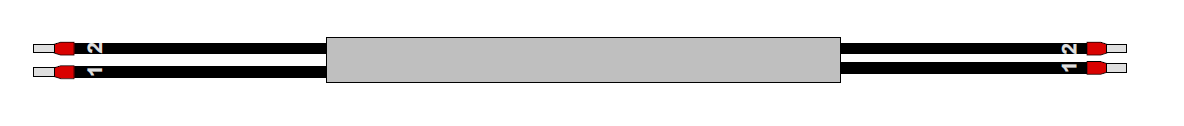

PTC Cable

W2.3

see batch at cable

The Motor Cable W2.2 and PTC Cable W2.3 is included in the packaging „Assembly step 2“.

Carry out the following steps:

  1. Make sure that the system is switched off and secure it against being switched on again!

  2. Connect cable W2.2 according to the diagram below (see also circuit diagram page 1.1).

  3. Make sure that the shielding of the motor supply line is connected to earth on both sides and over a large area!

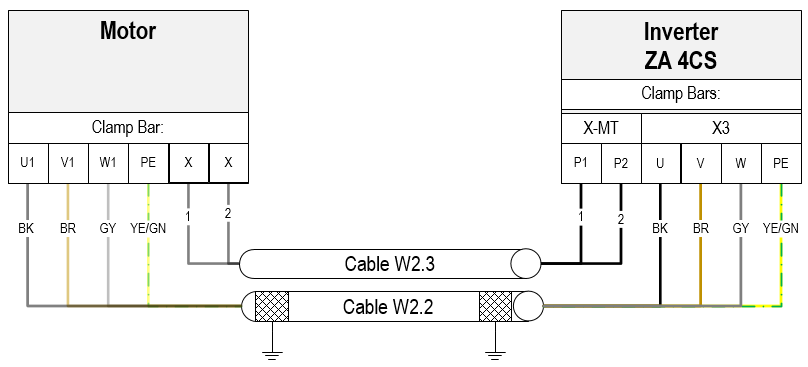

Schematic connection: Motor cable W2.2 and PTC cable W2.3
