// CL LEITUNG SPERRMITTELSCHALTER FERMATOR
 |
Information |
|---|---|
| Die CL Leitung Zuleitung Sperrmittelschalter Fermator dient der Anbindung der Schachttüren an die Steuerung. |
| Beschreibung | Bezeichnung | Artikelnummer |
|---|---|---|
|

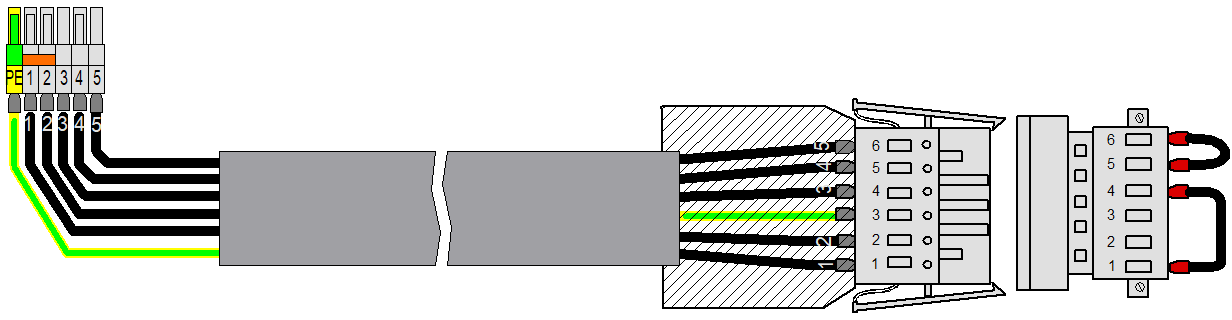

CL Leitung Sperrmittelschalter Fermator |
W3.2 |
siehe Aufkleber am Kabel |
Führen Sie die folgenden Arbeitsschritte aus:
-
Entfernen Sie die den Brückenstecker zur Rückleitung der Signale.
-

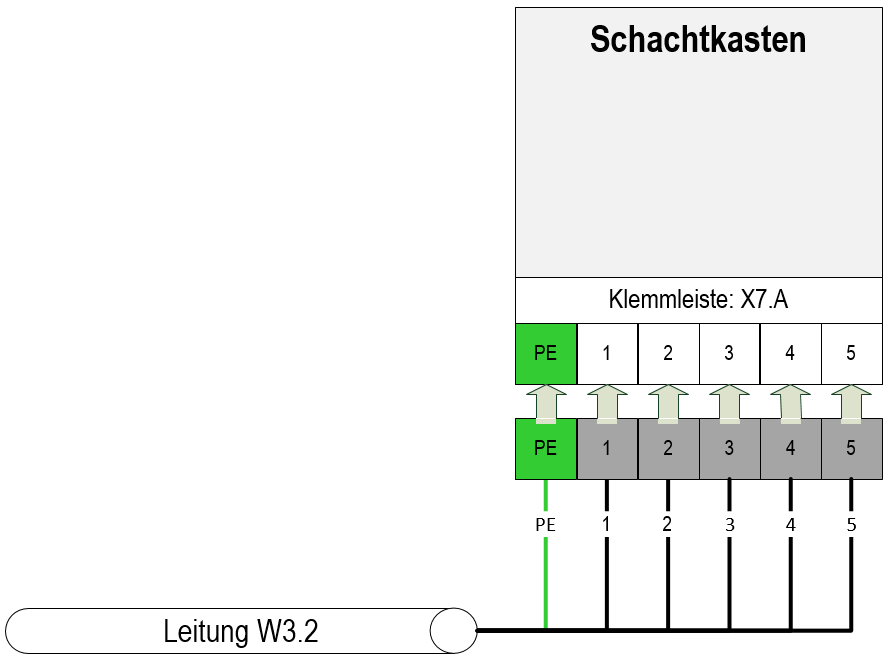

Schließen Sie die Leitung W3.2 entsprechend untenstehendem Schema an (siehe auch Stromlaufplan Seite 3.2).
- Gehen Sie wie folgt vor:
a. Stellen Sie zunächst die Verbindung zwischen Steuerung und der nächst gelegenen Schachttür Türseite 1 her.
Schließen Sie die vorkonfektionierte Leitung der Tür an die Leitung W3.2 an.

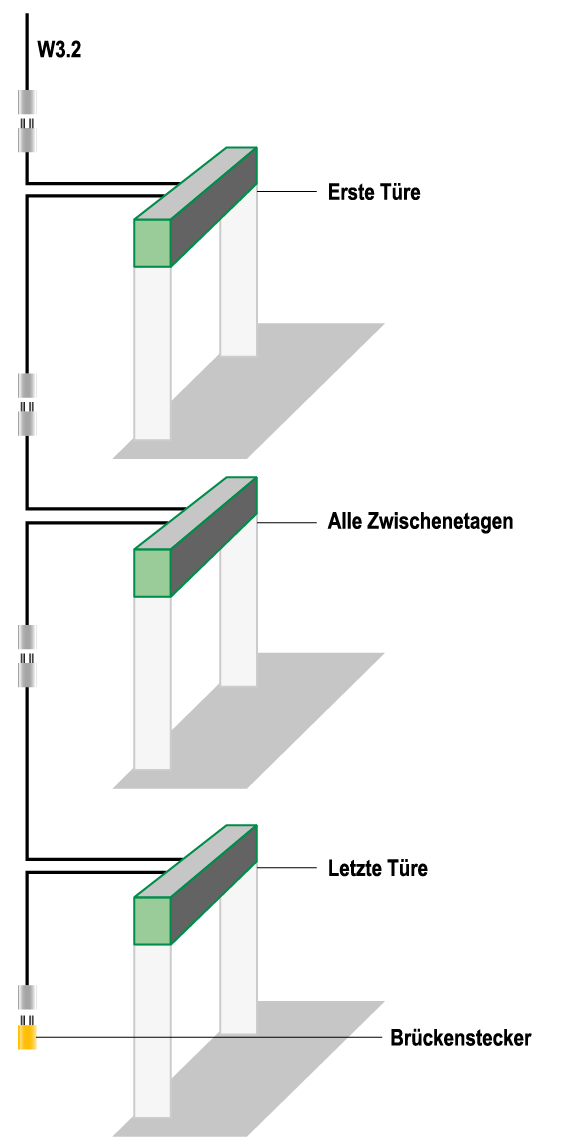

Schematischer Anschluss: CL Leitung Zuleitung Sperrmittelschalter Fermator
Fortsetzung Arbeitsschritte Anschluss der Sperrmittelschalter:
b. Stellen Sie nun die Verbindung von der Schachtür zur nächsten Schachtür der gleichen Türseite her.
Wiederhohlen Sie den Vorgang bis alle Türen in Reihe verbunden sind.
c. Verbinden sie die Rückleitung von der entferntesten Schachttür zum Schachtkasten über den Brückenstecker.d. Wiederholen Sie die Schritte a, b, c falls erforderlich für die zweite Türseite.
