Information |
|---|---|
| Die CL Leitung Thermokontakt W2.3 stellt die Verbindung zwischen Thermokontakt des Antriebs und der Steuerung her. Sie dient der thermischen Überwachung des Antriebes. |
| Beschreibung | Bezeichnung | Artikelnummer |
|---|---|---|
|

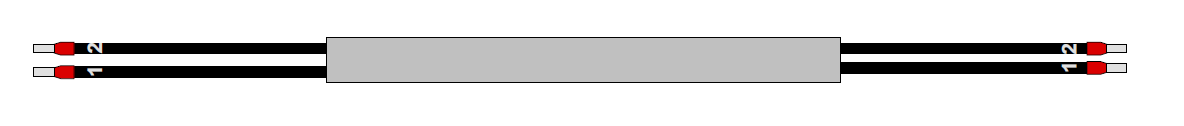

CL Leitung Thermokontakt |
W2.3 |
8A46-50-0** |
Die CL Leitung Thermokontakt W2.3 befindet sich in der Verpackung „Montageschritt 2“.
Führen Sie die folgenden Arbeitsschritte aus:
Schließen Sie die Leitung W2.3 entsprechend untenstehendem Schema an (siehe auch Stromlaufplan Seite 1.9).

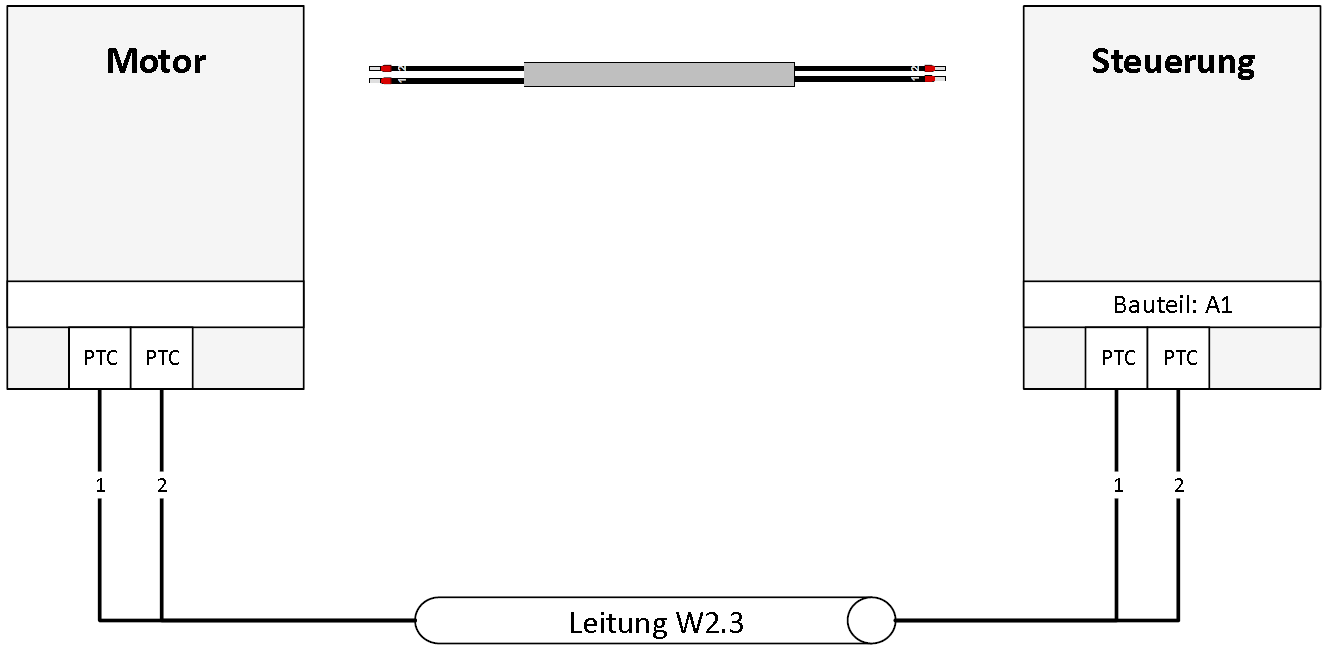

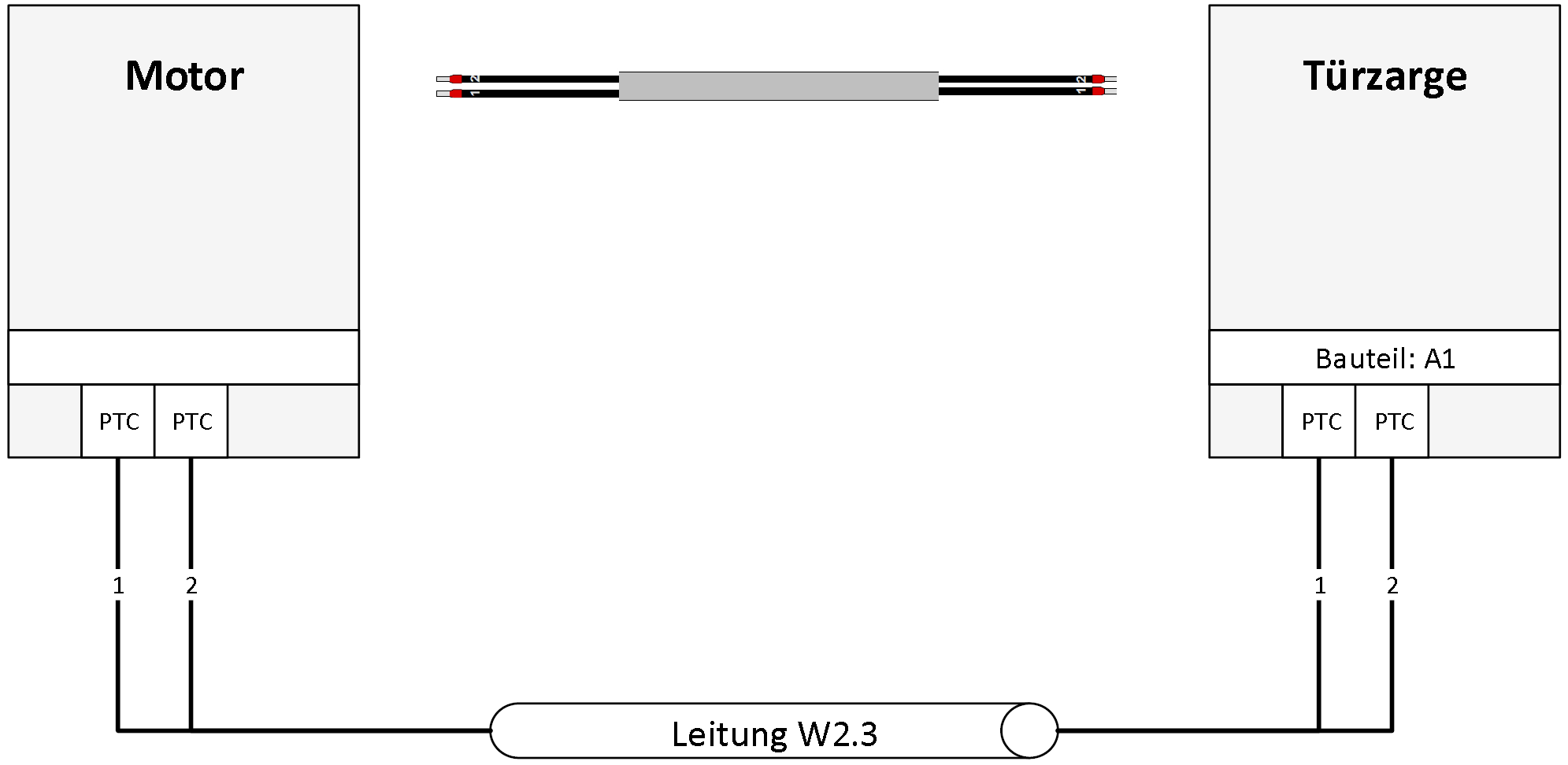

Schematischer Anschluss: CL Leitung Thermokontakt W2.3
|
Information |
|---|---|
| The CL Cable PTC W2.3 establishes the connection between the thermal contact of the actuator and the controller. It is used for thermal monitoring of the drive. |
| Description | Designation | Item number |
|---|---|---|
|
CL Cable PTC |
W2.3 |
8A46-50-0** |
The CL Cable PTC W2.3 is included in the packaging „Assembly step 2“.
Carry out the following steps:
Connect cable W2.3 according to the diagram below (see also circuit diagram page 1.9).

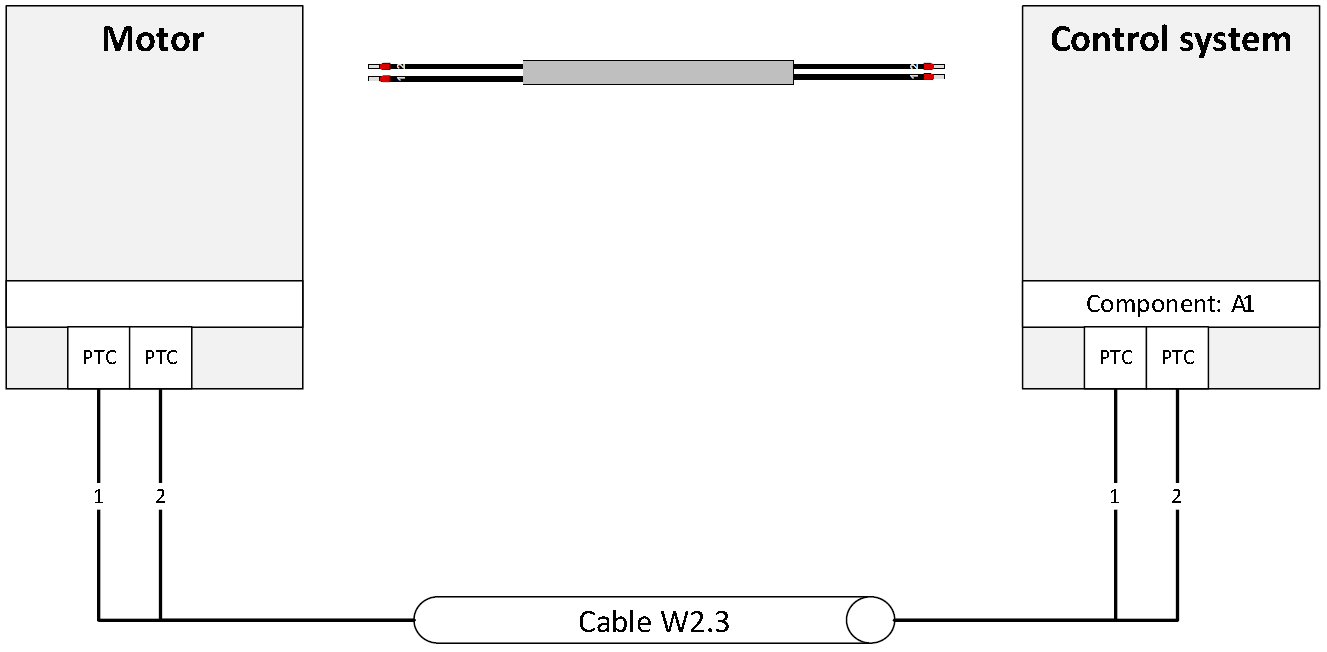

Schematic connection: CL Cable PTC W2.3
|
Information |
|---|---|
| Die CL Leitung Thermokontakt W2.3 stellt die Verbindung zwischen Thermokontakt des Antriebs und der Steuerung her. Sie dient der thermischen Überwachung des Antriebes. |
| Beschreibung | Bezeichnung | Artikelnummer |
|---|---|---|
|
CL Leitung Thermokontakt |
W2.3 |
8A46-50-0** |
Die CL Leitung Thermokontakt W2.3 befindet sich in der Verpackung „Montageschritt 2“.
Führen Sie die folgenden Arbeitsschritte aus:
Schließen Sie die Leitung W2.3 entsprechend untenstehendem Schema an (siehe auch Stromlaufplan Seite 1.9).
Schematischer Anschluss: CL Leitung Thermokontakt W2.3
|
Information |
|---|---|
| The CL Cable PTC W2.3 establishes the connection between the thermal contact of the actuator and the controller. It is used for thermal monitoring of the drive. |
| Description | Designation | Item number |
|---|---|---|
|
CL Cable PTC |
W2.3 |
8A46-50-0** |
The CL Cable PTC W2.3 is included in the packaging „Assembly step 2“.
Carry out the following steps:
Connect cable W2.3 according to the diagram below (see also circuit diagram page 1.9).

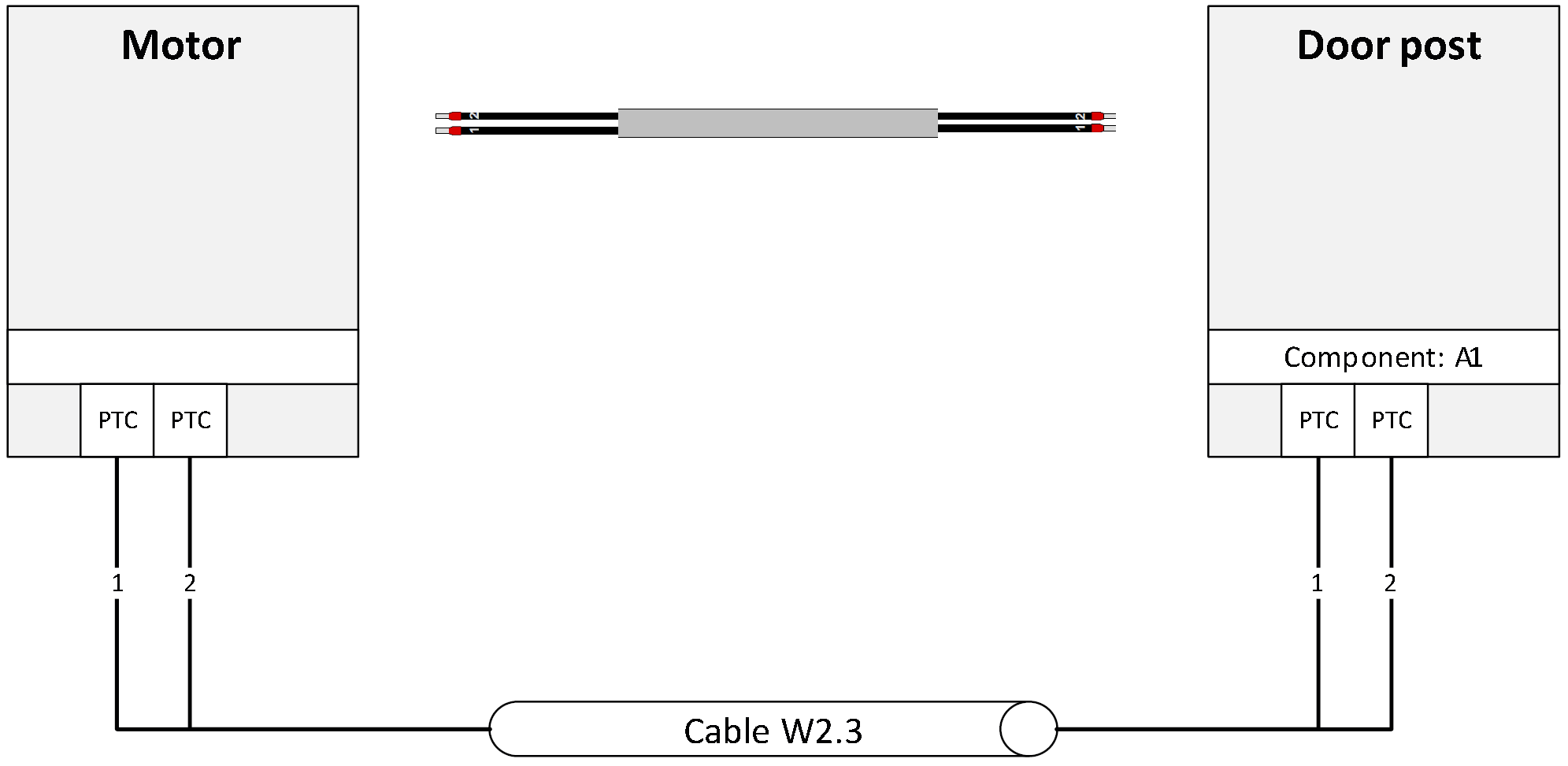

Schematic connection: CL Cable PTC W2.3
